上海艾保实业有限公司是一家专业生产板式换热器、可拆板式换热器、全焊接板式换热器、板式智能换热机组、容积式换热器、列管换热器等产品的厂家,本公司愿和全国各企业合作,共同发展。

    产品分类
    联系人:任龙鑫
    手机:18917371248
    地址:上海市 宝山区 顾陈路1118号C座217号

    换热器厂家现货供应可拆 不锈钢 钎焊 蒸汽 水水专用板式换热器 厂家直发

    更新时间:2020-07-21   浏览数:213
    所属行业:热泵 热泵配件 板式换热器
    发货地址:上海市宝山区
    产品规格:ABX10M/73D/E4-R
    产品数量:66.00台
    包装说明:木箱包装
    单 价:12100.00 元/台

    板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液-液、液-汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。

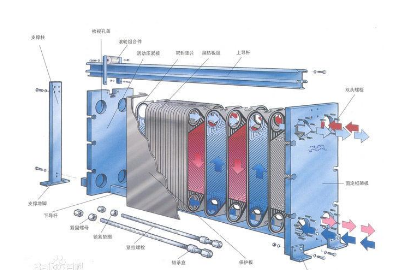

    基本结构

     式换热器板片和板式换热器密封垫片

     固定压紧板

    活动压紧板

     夹紧螺栓

     上导杆

    下导杆

     后立柱


    应用场合

    a. 制冷:用作冷凝器和蒸发器。

    b. 暖通空调:配合锅炉使用的中间换热器、高层建筑中间换热器等。

    板式换热器c. 化学工业:纯碱工业,合成氨,酒精发酵,树脂合成冷却等。

    d. 冶金工业:铝酸盐母液加热或冷却,炼钢工艺冷却等。

    e. 机械工业:各种淬火液冷却,减速器润滑油冷却等。

    f. 电力工业:高压变压器油冷却,发电机轴承油冷却等。

    g.造纸工业:漂白工艺热回收,加热洗浆液等。

    h.纺织工业:粘胶丝碱水溶液冷却,沸腾硝化纤维冷却等。

    i.食品工业:果汁灭菌冷却,动植物油加热冷却等。

    j. 油脂工艺:皂基常压干燥,加热或冷却各种工艺用液。

    k. 集中供热:热电厂废热区域供暖,加热洗澡用水。

    l. 其他:石油、医药、船舶、海水淡化、地热利用、太阳能利用。

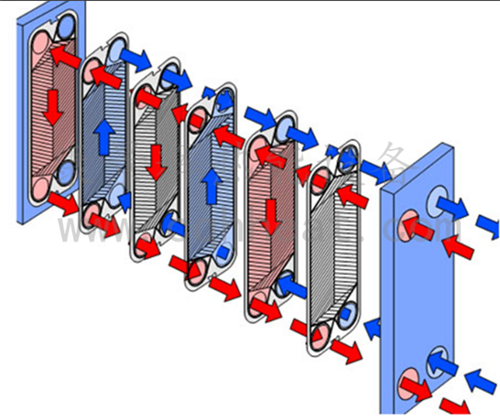

    结构原理

    板式换热器结构可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。




    应用范围

    板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门,可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。

    折叠太阳能利用

    参与太阳能集热板中传热介质乙二醇等防冻液热量交换过程,以达到利用太阳能目的。

    折叠化学工业

    制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。

    折叠钢铁工业

    冷却淬火油,冷却电镀用液、冷却减速器润滑油、冷却轧制机、拉丝机冷却液。

    折叠冶金行业

    铝酸盐母液的加热和冷却,冷却铝酸钠,炼铝轧机润滑油冷却。

    折叠机械制造业

    各种淬火液冷却,冷却压力机、工业母机润滑油,加热发动机用油。

    折叠食品工业

    制盐,乳品,酱油,醋的杀菌、冷却,动植物油加热、冷却,啤酒生产中啤酒、麦芽汁的加热冷却,制糖,明胶浓缩,杀菌、冷却,制造谷氨酸钠。

    折叠纺织工业

    各种废液热回收,沸腾磷化纤维的冷却,冷却粘胶液,醋酸和酸醋酐的冷却,冷却碱水溶液,粘胶丝的加热和冷却。

    折叠造纸工业

    冷却黑水,漂白用盐、碱液的加热、冷却,玻璃纸废液的热回收,加热蒸煮酸,冷却氢氧化钠水溶液,回收漂白张纸的废液,排气的凝缩,预热浓缩纸浆似的废液。

    折叠集中供暖

    热电厂废热区域供暖,加热生活用水,锅炉区域供暖。

    折叠油脂工业

    加热、冷却合成洗涤剂,加热鲸油,冷却植物油,冷却氢氧化钠,冷却甘油、乳化油。

    折叠电力工业

    发电机轴泵冷却,变压器油冷却。

    折叠船舶

    柴油机,中央冷却器,卸套水冷却器,活塞冷却器,润滑油冷却器,预热器,海水淡化系统(包括多级及单级)

    折叠海水养殖育苗

    配套锅炉给育苗海水升温已节约煤炭的使用,从而节能环保提率。



    板式换热器在暖通空调及冰蓄冷应用起到的作用:
    板式换热器广泛用于空调系统中冷冻水的换热,在冷却塔与冷凝器之间靠近冷凝器处安装板式换热器可以起到冷凝器的作用,防止设备腐蚀或堵塞,并可在过渡季节节省冷水机组的运行时间。
    板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
    在一定工况且板式换热器已选定的情况下,提高板式换热器效率的办法有,提高板间流速,如果是换热能力不足,可以增加板式换热器板片以增加换热面积。
    可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。
    板式换热器外漏产生原因及处理方法:
    产生原因
    ①夹紧尺寸不到位、各处尺寸不均匀(各处尺寸偏差不应大于3 mm)或夹紧螺栓松动。② 部分密封垫脱离密封槽,密封垫主密封面有脏物,密封垫损坏或垫片老化。③ 板片发生变形,组装错位引起跑垫。④在板片密封槽部位或二道密封区域有裂纹。实例:北京、青海和新疆等地的多个热力站均采用饱和蒸汽作为一次侧热源供暖,由于蒸汽温度较高,在设备运行初期系统不稳定的情况下,橡胶密封垫在高温下失效,引起蒸汽外漏。
    处理方法
    ① 在无压状态,按制造厂提供的夹紧尺寸重新夹紧设备,尺寸应均匀一致,压紧尺寸的偏差应不大于±0.2N (mm)(N。为板片总数),两压紧板间的平行度应保持在2 mm 以内。② 在外漏部位上做好标记,然后换热器解体逐一排查解决,重新装配或更换垫片和板片。③ 将开换热器解体,对板片变形部位进行修理或者更换板片。在没有板片备件时可将变形部位板片暂时拆除后重新组装使用。④ 重新组装拆开的板片时,应清洁板面,防止污物粘附着于垫片密封面
    板式换热器使用注意事项
    1、注意防止板式换热器结冰:
    当温度低于零摄氏度是,板式换热器内外的水都会结冰,结冰以后体积增大,从而造成板式换热器的胀裂。因此,安装板式换热器必须配备排水设备,以便于在板式换热器闲置时,将其中的水排出。
    2、水中的污垢处理 :
    固体污垢:不融于水的固体,轻易梗塞管讲和暖交流器。纤维钝物没有能够通过换冷器,必定要想法除掉。颗粒杂物不能小于 0.8mm,倡议装置一个 40~ 70目标功滤器。但功滤器必需按期保护颐养,肃清钝物。
    可溶于水的物资。水中的钙镁离子在高温的作用下会结成水沟水垢,会影响板式换热器的热交换率,使板式换热器的性能降低!处理办法,缩小水中钙镁离子的含量。等解了火垢再入行处理,将会事半功倍。
    污垢处置:板式换热器在实际使用中,在其轮回水污垢会徐徐删少,所以板式换热器应在使用了一段时间后应当对其入止污垢处理。
    3、防腐蚀性:
    不锈钢对大少数的化学药品存在抗腐蚀性,但对氯离子的淡度比拟迟钝。因此,必须制约其淡度在 280ppm或更大(低于 55℃)。并且水的 PH值必须坚持在一定的范围之间。
    板式换热器是将高温热水或者废热水的温度与常温水进行热量交换,加热常温水用于生产或者生活采暖使用!热交换出来的热量可以充分利用,节能环保。

    板式换热器安装注意事项:
    板式换热器在安装过程中需要注意一些问题,不然,会影响板式换热器的性能,不能达到预期的换热效果。
    1、板式换热器有四个吊耳,供起吊时使用,不能将吊绳直接绑在板片组,横梁以及导杆上;
    2、板式换热器在安装时,需要留1米的维修空间,以方便日后板式换热器的清洗与维修;
    3、在管路上要配齐温度计、压力计;
    4、如果板式换热器要走的介质比较混浊或者有较大颗粒,不干净时,还需要在进口管道上配置过滤阀;
    5、在正式运行之前,要将板式换热器管道清洗干净,若有焊渣或砂石进入换热器中,会导致换热器的堵塞,影响换热效果;
    6、在将换热器同管路连接时,要把电焊的地线放在焊接处,不能将地线搭在远方,以防造成电流回路,损坏换热器;
    7、确保板式换热器处于正常的夹紧尺寸之内;
    8、如果换热器的工作温度在100度以上的,接管要有热应力的膨胀吸收补偿装置。
    中央空调用板式换热器一般是
    隔断外界水和系统循环水,放置外界水直接进入系统产生结垢货脏堵,当然也有其它用法。
    例:比如地源热泵,可以用地下水跟系统水通过板式换热器来降低或者升高系统水温,从而保证系统的正常运行。
    以上所说是可拆的板式换热器

    如果是钎焊的板式换热器可以做空调的蒸发器、冷凝器、经济器、油冷器等。。。
