    南京全焊接板式换热器价格 品质兼优的全焊接板式换热器

    更新时间:2020-05-08   浏览数:122
    所属行业:暖通空调 冷藏/冷冻设备 换热器/冷却器
    发货地址:上海市宝山区
    产品规格:
    产品数量:9999.00㎡
    包装说明:
    单 价:450.00 元/㎡
    提高换热器传热系数只有同时提高板片冷热两侧的表面热系数,减小垢层热阻,选用热导率高的板片,减小板片的厚度,才能有效提高换热器的传热系数。
    (1)提高板片的表面传热系数
    由于板式换热器的波纹能使流体在较小的流速下产生湍流,因此能获得较高的表面传热系数,表面传热系数与板片波纹的几何结构及介质的流动状态有关。板片的波形包括人字形、平直形、球形等。经过多年的研究和实验发现,波纹断面形状为三角形的人字形板片具有较高的表面传热系数,且波纹的夹角越大,板间流道内介质流速越高,表面传热系数越大。
    (2)减小污垢层热阻
    减小换热器的污垢层热阻的关键是防止板片结构。板片结构厚度为1mm时,传热系数降低约百分之10。因此,注意监测换热器冷热两端的水质,防止板片结构,并防止水中杂物附着在板片上。有些供热单位为防止盗水及钢件腐蚀,在供热介质中添加药剂,因此注意水质和黏性药剂引起杂物玷污换热器板片。如果水中有黏性杂物,应采用专用过滤器进行处理。选用药剂时,宜选择无黏性的药剂。
    选用导热率高的板片
    板片材质可选择奥氏体不锈钢、钛合金、钢合金等。不锈钢的导热性能好,热导率约14.4W/(mk),强度高,冲压性能好,不易被氧化,价格比钛合金和铜合金低,但其耐氯离子腐蚀的能力差。
    (3)减小板片厚度
    板片的设计厚度与其耐腐蚀性能无关,与换热器的承压能力有关。板片加厚,能提高换热器的承压能力。采用人字形板片组合时,相邻板片互相倒置,波纹相互接触,形成了密度大、分布均匀的指点,板片角及边缘密封结构已逐步完善,使换热器具有很好的承压能力。在满足换热器承压能力的前提下,应尽量选用较小的板片厚度。
    外观形式
    可拆板式换热器直接的就是可以拆卸,通常四个进出口位置都在同一侧框架板上。而全焊接板式换热器的四个口则是侧面的上下和左右位置,因为采用的是焊接工艺,所以框架本身是不可以开孔的。

    全焊接板式换热器两种流体可实现纯逆流,一般为顺流或逆流方式。但在管壳式换热器中,两种流体分别在壳程和管程内流动。总体上是错流的流动方式。降低了对数平均温差。板式换热器能实现温度交叉,末端温差能达到1℃;
    密封失效
    板式换热器在额定工作压力内出现泄漏,除设备制造方面的因素外,主要与系统压力和温度的急剧变化有关。冲击所造成的瞬间压力降往往比正常压力高出2到3倍,使安装的橡胶密封垫位移,导致密封失效。当温度变化过快时,密封垫的弹性与密封预紧力不相匹配,造成设备承压能力低于额定设计压力而泄漏。
    防范措施:
    1.操作中尽量避免系统出现冲击现象。
    2.视操作压力情况提高设备的设计压力1.5-2.0倍。
    3.采取其它措施补偿密封预紧力的变化。
    4.在操作中,升温和升压过程应尽量趋缓。
    全焊式板式换热器的优点:
    适用范围广。由于结垢上不需要橡胶密封垫密封,可焊接和冲压的材料都可以制造,以及多样化的结构设计,在各种温度、压力物理特性,以及空间条件下,都可以运用。
    南京全焊接板式换热器价格

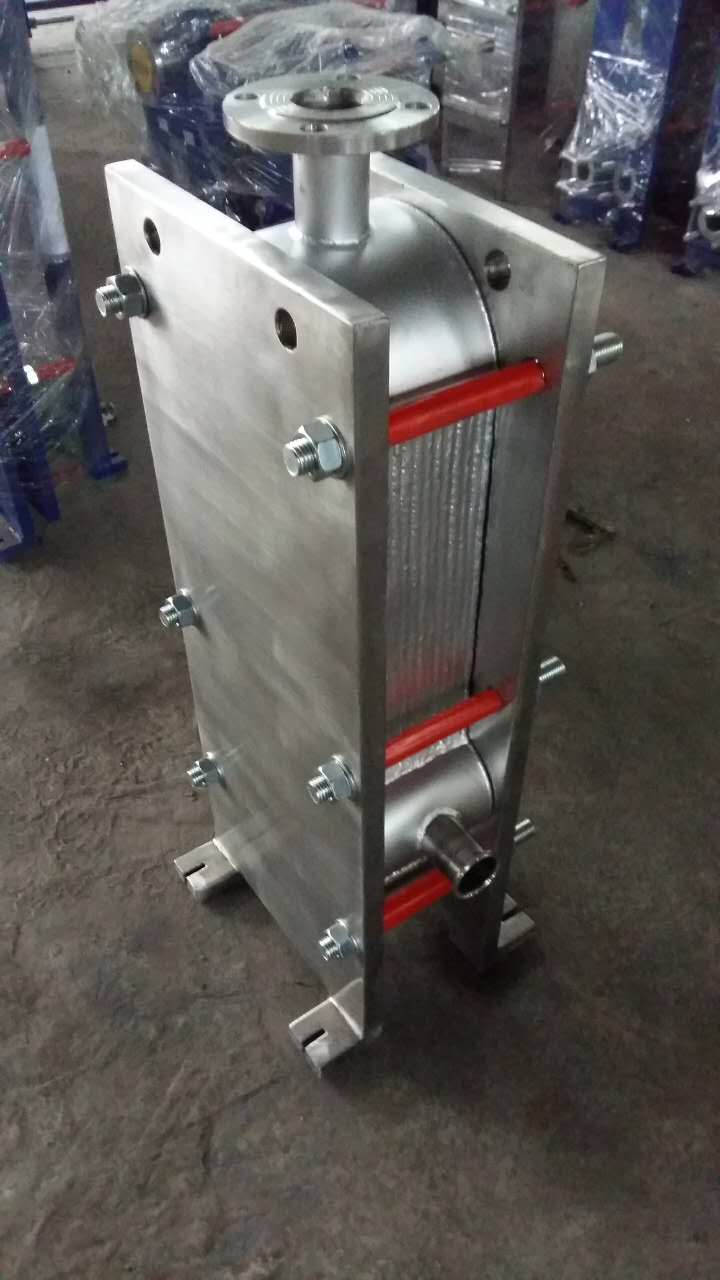

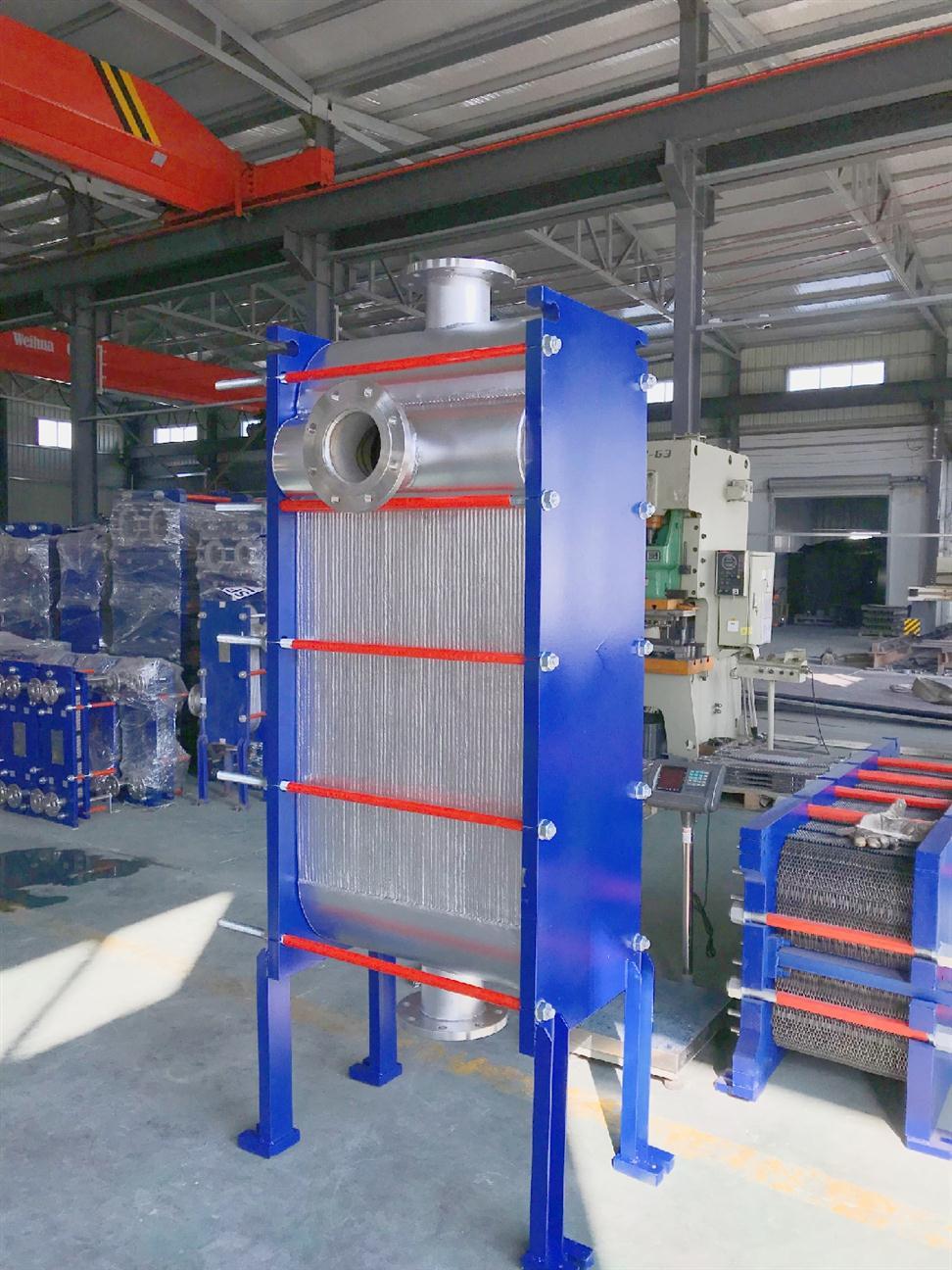

    全焊接板式换热器的外观形式:
    全焊接板式换热器的四个口则是侧面的上下和左右位置,因为采用的是焊接工艺,所以框架本身是不可以开孔的。
    南京全焊接板式换热器价格
    压力损失小。独特的板片结构,可以使流体充满板片形成的流道,在这种情况下,1所有的板片表面都参与了热交换,在流道中,介质可以实现无死区的流动,进而在一定程度上可以减少动能的消耗,进一步节省了运行成本。
    内部部件
    可拆板式热交换器的内部是由换热器板片和橡胶垫片组合而成,由于耐高压的程度有限,所以板片的厚度通常都在0.5mm。而全焊接换热器内部则省去了密封垫片这个部件,全部是由不锈钢板片焊接而成,通常用于耐高温高压的工况,所以板片的厚度在1mm。
